A Metallkattega laiendatud PTFE tihendühendab paisutatud PTFE keemilise vastupidavuse ja sobivuse metallikihi struktuurse toega. See konstruktsioon on mõeldud nõudlikesse tihenduskeskkondadesse, kus tavapärased pehmed PTFE-tihendid võivad vajada täiendavat mõõtmete stabiilsust või mehaanilist tugevdamist. Metallikihi, laiendatud PTFE klassi, tihendi mõõtmete, ääriku konstruktsiooni, temperatuuri, rõhu ja töötlemiskeskkonna sobitamisega saavad ostjad saavutada töökindlama tihenduslahenduse. See juhend selgitab, kuidas ehitus töötab, kus see on kasulik, mida valiku tegemisel arvesse võtta ja kuidas Ningbo Taifno PTFE Plastic Products Co., Ltd. saab toetada kohandatud PTFE tihendusnõudeid.

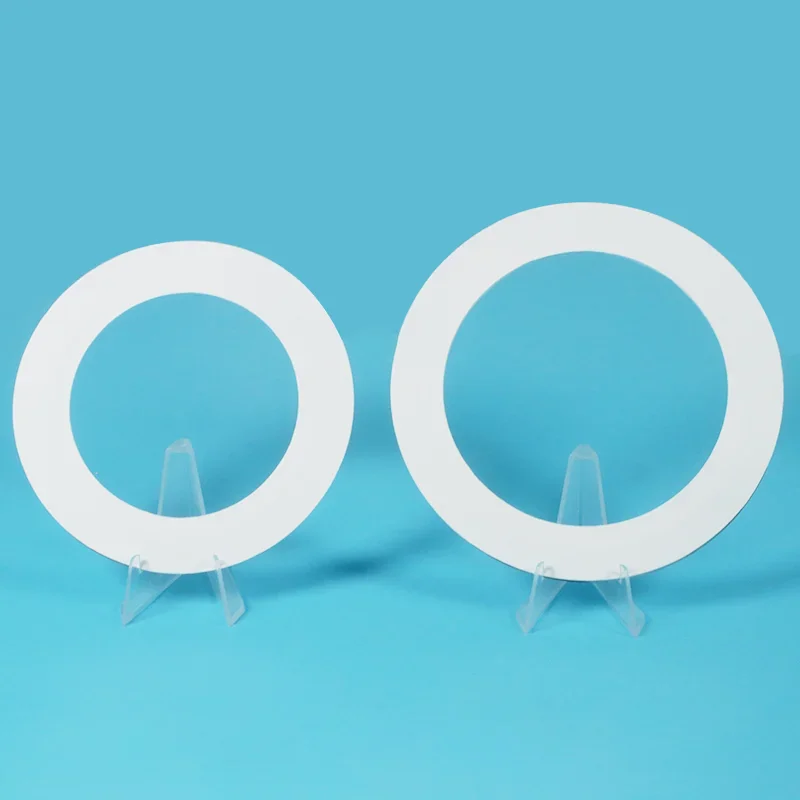

A Metallkattega laiendatud PTFE tihendon komposiit tihenduskomponent, mis ühendab paisutatud polütetrafluoroetüleenkihi metallist tugevdus- või kattestruktuuriga. Selle kombinatsiooni eesmärk on lihtne: koondada paisutatud PTFE tihendusomadused täiendava mehaanilise toega metallist.
Laiendatud PTFE-d hinnatakse selle väga kokkusurutava struktuuri ja pinna ebatasasustele vastamise tõttu. Erinevalt jäigast PTFE-lehest saab selle laiendatud struktuur hõlpsamini kohanduda äärikupindade puudustega. Laiendatud PTFE tihendimaterjalide uurimine on näidanud kõrget kokkusurutavust ja tugevat tihendusjõudlust, uurides samal ajal ka roome lõdvestumist, taastumist, pöördemomendi säilimist ja gaasi läbilaskvust.
Metallkomponent pakub erinevaid omadusi. See võib aidata tugevdada tihendit, parandada mõõtmete stabiilsust ja toetada tihendusstruktuuri, kui rakendus hõlmab nõudlikke mehaanilisi tingimusi. Lõplik jõudlus ei sõltu seega mitte ainult PTFE materjalist, vaid ka metalli tüübist, paksusest, geomeetriast, tihendi profiilist, ääriku seisukorrast ja kasutustingimustest.
Metallkattega laiendatud PTFE-tihendi konstruktsioon võib olenevalt kasutusotstarbest erineda. Tüüpiline konstruktsioon sisaldab laiendatud PTFE tihenduselementi koos metallist tugevduskihiga. Vastavalt ääriku mõõtmetele, rõhutingimustele, temperatuurile, keemilisele kokkupuutele ja nõutavatele mehaanilistele omadustele saab valida erinevaid konstruktsioone.
Tagab keemilise vastupidavuse, kokkusurutavuse, madala hõõrdumise ja ääriku pinnaga vastavuse.
Tagab täiendava konstruktsiooni tugevdamise ja mõõtmete stabiilsuse, kui rakendus nõuab rohkem toestatud tihendusstruktuuri.
Kannab surve üle tihendile ja määrab, kui tõhusalt täidab tihend pinna ebatasasusi.
See kombineeritud lähenemisviis on eriti kasulik siis, kui tihendusrakendus nõuab enamat kui ainult keemilist ühilduvust. Tihend peab oma kasutusea jooksul säilitama piisava kontaktpinge, arvestama pinna ebatäiuslikkusega ja jääma protsessikeskkonnaga ühilduvaks.
Tihendi valimine on harva seotud ühe omadusega. Tööstuslikud ostjad peavad tavaliselt tasakaalustama keemilise ühilduvuse, temperatuuri, rõhu, ääriku seisukorra, paigaldusnõuded, kasutusiga ja hoolduskulud. Metallkattega laiendatud PTFE-tihend võib ühes komposiitkonstruktsioonis käsitleda mitut neist kaalutlustest.
PTFE on tuntud oma laia vastupidavuse poolest agressiivsetele kemikaalidele. See muudab laiendatud PTFE sobivaks paljudes keemilistes töötlemiskeskkondades, mis hõlmavad söövitavaid vedelikke, gaase, lahusteid, happeid ja leeliseid. Ühilduvust tuleks siiski alati kinnitada tegeliku keskkonna, kontsentratsiooni, temperatuuri ja töötingimustega, mitte eeldada universaalset ühilduvust.
Laiendatud PTFE üks peamisi eeliseid on selle võime kohaneda ääriku pinna ebakorrapärasustega. See omadus võib olla eriti kasulik, kui tihenduspinnad ei ole täiesti siledad või kui seadmed on pikaajalise töö käigus kulunud.
Metallkomponent võib pakkuda täiendavat struktuurituge võrreldes pehme PTFE-tihenduselemendiga, mida kasutatakse eraldi. See võib olla kasulik, kui mõõtmete stabiilsus ja mehaaniline vastupidavus on olulised disainikaalutlused.
Kuna tihendis on ühendatud erinevad materjali omadused, saavad insenerid kujundada tihendusstruktuuri vastavalt tegelikule töökeskkonnale, mitte tugineda ühele materjaliomadusele. Õige konfiguratsioon võib aidata lahendada nõudlikke ääriku geomeetriaid ja protsessitingimusi.
Leke võib põhjustada tootmise katkestusi, toote kadu, seadmete saastumist ja hooldustöid. Õigesti valitud ja õigesti paigaldatud tihend aitab neid riske vähendada, säilitades tõhusa tihendi kogu ettenähtud hooldusperioodi vältel.
Laiendatud PTFE ja metalltugevduse kombinatsioon muudab selle tihendi kontseptsiooni asjakohaseks tööstussüsteemides, kus nii keemiline vastupidavus kui ka mehaaniline stabiilsus on olulised. Tegelik sobivus tuleb alati kinnitada täieliku tööspetsifikatsiooni alusel.
| Tööstus | Tüüpilised tihenduspiirkonnad | Peamised kaalutlused |
|---|---|---|
| Keemiline töötlemine | Torujuhtmed, reaktorid, ventiilid, anumad | Keemiline ühilduvus ja lekkekontroll |
| Naftakeemia | Äärikud, protsessiseadmed, torustik | Temperatuuri, rõhu ja kandja ühilduvus |
| Farmaatsia | Protsessiliinid ja seadmed | Materjali puhtus- ja puhastusnõuded |
| Toiduainete töötlemine | Torustik ja töötlemisseadmed | Regulatiivsed ja materjalinõuded |
| Elektritootmine | Soojusvahetid, torustik, seadmed | Termiline tsükkel ja ääriku stabiilsus |
| Pooljuht | Gaasi ja kemikaalide kohaletoimetamise süsteemid | Puhtus ja protsesside ühilduvus |
Levinud ostuviga on tihendi valimine ainult nimisuuruse või materjali nimetuse järgi. Usaldusväärsem lähenemine on hinnata kogu tihenduskeskkonda.
| Valikutegur | Teave, mida esitada |
|---|---|
| Keskmine | Keemiline nimetus, kontsentratsioon ja füüsikaline olek |
| Temperatuur | Normaalne, minimaalne ja maksimaalne töötemperatuur |
| Surve | Töötab ja võimalik tipprõhk |
| Äärik | Tüüp, mõõtmed, materjal ja pinna seisukord |
| Tihend | Paksus, profiil, mõõtmed ja tugevdusnõuded |
Isegi suure jõudlusega tihend võib ebaõnnestuda, kui paigaldustingimused on sobimatud. Äärikute pindu tuleb enne kokkupanekut kontrollida ja puhastada. Enne uue tihendi paigaldamist tuleb kõrvaldada võõrosakesed, vanad tihendijäägid, korrosioonitooted ja pinnakahjustused.
Samuti tuleks vältida liigset kokkusurumist. Õige montaažikoormus sõltub tihendi konstruktsioonist, ääriku konstruktsioonist, poltide süsteemist ja töötingimustest. Kriitiliste seadmete puhul peaksid tehnilised arvutused ja tootja paigaldussoovitused olema prioriteetsed üldiste pöördemomendi väärtuste ees.
Erinevad tihendimaterjalid lahendavad erinevaid tihendusprobleeme. Järgnev võrdlus annab pigem praktilise lähtepunkti, mitte ei asenda rakendusspetsiifilist tehnilist hindamist.
| Materjali tüüp | Peamine tugevus | Potentsiaalne piirang | Tüüpiline kaalutlus |
|---|---|---|---|
| Neitsi PTFE | Keemiline vastupidavus ja puhtus | Roomamine ja mõõtmete käitumine püsiva koormuse korral | Puhtad ja keemiliselt nõudlikud teenused |
| Laiendatud PTFE | Ühilduvus ja tihendatavus | Rakendusepõhised tihendusnõuded | Ebakorrapärased või nõudlikud äärikupinnad |
| Metallkattega ePTFE | PTFE tihendusomadused pluss tugevdus | Nõuab hoolikat materjali ja disaini sobitamist | Rakendused, mis nõuavad nii vastavust kui ka struktuurilist tuge |
| Spiraalne haav | Laiad tööstuslikud rõhu- ja temperatuurirakendused | Ääriku seisund ja paigaldus on olulised | Protsessi torustik ja seadmed |
Võimalikud põhjused on tihendi ebapiisav kokkusurumine, kahjustatud äärikupinnad, valed tihendi mõõtmed, poltide ebaühtlane koormus või sobimatu materjali valik.
Vaadake üle tihendi paksus, käsitsemisprotseduurid, joondus, surveaste ja liite mehaanilised nõuded.
Enne tootmist kontrollige tegelikku protsessikeskkonda ja töötemperatuuri valitud PTFE-klassi ja metallisarruse suhtes.
Vaadake tihendist endast kaugemale. Termiline tsükkel, ääriku liikumine, poltide lõdvestumine, vibratsioon, rõhumuutused ja paigalduskvaliteet võivad kõik mõjutada tihendi vastupidavust.
Spetsiaalsete tööstusseadmete jaoks ei piisa alati tihendi standardmõõtmetest. Suured anumad, mittestandardsed äärikud, kohandatud masinad ja protsessisüsteemid võivad nõuda konkreetset sise- ja välisläbimõõtu, paksust, profiile, poldiaugu konfiguratsioone või materjalide kombinatsioone.
Ningbo Taifno PTFE Plastic Products Co., Ltd.keskendub PTFE-põhistele toodetele ja kohandatud tihenduslahendustele tööstuslikes rakendustes. Ostjate jaoks, kes hankivad metallist kaetud laiendatud PTFE tihendit, võib täieliku tehnilise teabe esitamine muuta spetsifikatsiooniprotsessi tõhusamaks.
OEM-i ja tööstuslike ostumeeskondade jaoks võib kohandatud tootmine aidata vähendada ka vajadust põllu muutmise järele. Kui tihendi mõõtmed ja konstruktsioon on välja töötatud tegelike seadmete ümber, võivad hanke-, paigaldus- ja asendamisprotsessid muutuda ühtlasemaks.
Selle eesmärk on ühendada paisutatud PTFE tihendusomadused metallkomponendi täiendava konstruktsioonilise toega. Täpne konstruktsioon tuleks valida vastavalt rakendusele.
Laiendatud PTFE-l on väga fibrilleeritud struktuur, mis tagab suure kokkusurutavuse ja kohandatavuse. Need omadused võivad aidata sellel sobivates rakendustes ääriku pinna ebakorrapärasusi vastu võtta tõhusamalt kui jäik PTFE-leht.
PTFE pakub laialdast keemilist vastupidavust, kuid ühilduvus sõltub konkreetsest kemikaalist, kontsentratsioonist, temperatuurist, kokkupuuteajast ja komposiitstruktuuris kasutatavast metallist. Seetõttu tuleks enne valikut kinnitada rakendusespetsiifiline ühilduvus.
Jah. Sõltuvalt tootmisvõimsusest ja rakendusnõuetest võib arvesse võtta kohandatud mõõtmeid, paksuseid, profiile, tugevdusmaterjale ja muid projekteerimisparameetreid.
Ostjad peaksid ideaalis esitama tihendi joonise või mõõtmed, ääriku tüübi, materjalinõuded, töötemperatuuri, töörõhu, protsessikeskkonna, koguse ja kõik kohaldatavad sertifitseerimis- või katsetamisnõuded.
Alustage õige materjali valiku ja tihendi mõõtmetega, seejärel tagage ääriku õige ettevalmistamine, täpne positsioneerimine, ühtlane poltide koormus ja sobiv kokkusurumine. Pigem tuleks kaaluda kogu liigendi konstruktsiooni, mitte käsitleda tihendit isoleeritud komponendina.
A Metallkattega laiendatud PTFE tihendon loodud tihenduse ja konstruktsiooniomaduste praktilise kombinatsiooni ümber. Laiendatud PTFE suurendab keemilist vastupidavust, paindlikkust, kokkusurutavust ja pinna vastavust, samas kui metallkomponent võib pakkuda täiendavat mehaanilist tugevdust ja mõõtmete stabiilsust.
Õiget tihendit ei tohiks kunagi valida ainult materjali nimetuse järgi. Lõplikku spetsifikatsiooni mõjutavad töötlemiskeskkond, temperatuur, rõhk, ääriku seisukord, tihendi mõõtmed, metalli ühilduvus, paigaldusmeetod ja regulatiivsed nõuded. Nende tegurite hoolikas hindamine võib aidata tööstuslikel ostjatel vähendada lekkeriske ja saavutada ühtlasemat tihendusjõudlust.
OEM-seadmete tootjatele, turustajatele, hooldusmeeskondadele ja tööstushangete spetsialistidele, kes otsivad kohandatud PTFE tihenduskomponente,Ningbo Taifno PTFE Plastic Products Co., Ltd.võib toetada rakendusepõhiseid tootenõudeid ja kohandatud tihendilahendusi.
Kas vajate oma seadmetele kohandatud metallkattega laiendatud PTFE tihendit?
Jagage oma joonist, mõõtmeid, töötingimusi ja materjalinõudeid ettevõttega Ningbo Taifno PTFE Plastic Products Co., Ltd., et arutada sobivat tihenduslahendust.Võtke meiega ühendustkohandatud PTFE tihendinõuete ja tööstusliku tihendustoe jaoks.
